概述
ggd交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50hz，额定工作电压380v，额定电流至3150a以下的配电系统中作为动力、照明及配电设备的电能转换、分配和控制之用。
该产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
ggd交流低压配电柜符合iec439《低压成套开关设备和控制设备》及gb7251.1-97《低压成套开关设备》等标准。
特点
◆ggd交流低压配电柜的柜体采用通用柜形式。构架用8mf冷弯型钢局部焊接组装而成。构架零件及专用配套零件由型钢定点生产厂配套，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。
◆充分考虑到柜体运行中的散热，在柜体上下两端均有不同数量的散热槽孔。
◆按现代工业产品造型设计要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。
◆柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型缘胶条。关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
◆装有电气元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
◆柜体顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
◆柜体的防护等级为ip30，用户可根据环境的需要在ip20-ip40之间选择。
主要技术参数
ggd1
◆额定电压：380v
◆额定电流（a）：1000/600（630）400
◆额定短路开断电流：15ka
◆额定短时耐受电流：15（ls）（ka）
◆额定峰值耐受电流：30ka
ggd2
◆额定电压：380v
◆额定电流（a）：1500（1600）1000
◆额定短路开断电流：30ka
◆额定短时耐受电流：30（ls）（ka）
◆额定峰值耐受电流：63ka
ggd3
◆额定电压：380v
◆额定电流（a）：3150（2500）2000
◆额定短路开断电流：50ka
◆额定短时耐受电流：50（ls）（ka）
◆额定峰值耐受电流：105ka
正常使用环境条件
◆周围空气温度不高于 40℃，不低于-5℃，并且24h内其平均温度不高于 35℃。
◆户内安装使用，使用地点的海拔高度不超过2000米。
◆周围空气相对湿度在最高温度 40℃时不超过50%，在较低温度时允许有较大的相对湿度，例如 20℃时为90%，应考虑到温度变化，可能会偶然产生凝露的影响。
◆设备安装时与垂直面的倾斜度不超过5°。
◆设备安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
◆用户有特殊要求时可与制造厂协商。

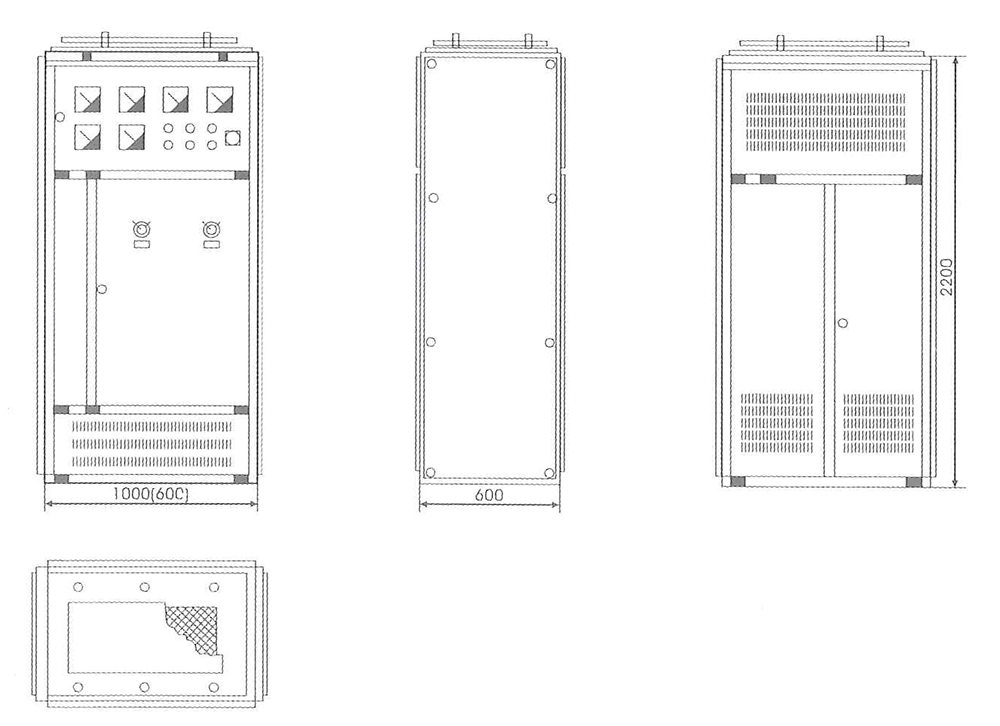

内部结构
开关柜具有架空进出线、电缆进出线、母线联络等功能。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。主要包括高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
断路器开断容量正确选择
一次系统图上，所选用断路器，表明断路器型号、额定工作电压、额定工作电流外还必须选定断路器开断容量。有用户图纸，断路器开断容量不选定，使制造厂进行工程设计时带来困难，开断容量选择要依据系统短路参数来选定，若制造厂不了解系统短路参数是很难作出正确选择。还有些用户图纸，不考虑系统短路参数情况，盲目选择高开断参数，造成不必要浪费资金。正确选择开断容量是很重要，既要保证安全运行，又要考虑到降低产品成本。
