sivacoii 8pt抽屉式低压开关柜

所属分类:


用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在3.6kv~550kv的电器产品


联系电话:

产品详情


  概述
  sivacon 8pt低压开关柜是由西门子公司最新设计的新型的低压开关柜,它具有断路器技术、固定安装式技术、抽屉式技术设计。本公司作为西门子公司“许可生产伙伴”所生产的sivacin 8pt适用于交流50hz,额定工作电压690v及以下的低压配电系统。作为各种发电、输电、配电、电能转换和电能消耗的控制设备,能广泛用于工 矿企事业、大楼宾馆、市政建设等低压配电系统中。
  本开关柜全面符合国家标准gb7251、国际标准iec60439-i。

  特点
  ◆sivacon8pt装有电动机回路及电缆馈电回路的抽屉式开关柜具有最佳的安全性及适用性提供了较高的操作方便性。
  ◆利用向导的抽出式机构,可快速方便的进行更换及调整,因此每一模块能进行诸如增补或变换,即使隔室也可在操作期间进行变换。
  ◆采用通过形式试验的标准模块具有较高的安全等级。出线回路可至250kw。可带有熔断器或断路器保护。试验位置和分离位置的防护等级为ip300所有抽出单元具有标准的操作界面。在供电侧及馈电侧具有隔离间隔。抽出式单元节省空间,最小单元高度为loomm。电缆连接隔室可在前部或后部,根据变化的条件可方便的进行调整,无需整柜断电。
  ◆骨架采用2.5mm优质钢板,骨架上带有模数为25mm的孔。可供各种用途扩展,电缆可上方或下方连接。
  ◆外壳防护等级为ip30、ip31、ip40、ip41、ip42、ip54。
  ◆重量轻,机械强度和装配精度高,外形美观。
  ◆技术性能高:主要参数达到国际先进水平。

  主要技术参数
  ◆额定工作电压至690(v)
  ◆额定绝缘电压1000(v)
  ◆额定工作电流
  水平母线至7400a
  垂直母线至2800a
  ◆额定短时耐受电流有效值(1s)/峰值(ka)至looka/至250ka
  水平母线至65ka/至163ka
  垂直母线至4000a
  ◆开关额定电流
  断路器至630a
  电缆馈电回路ip30至ip54
  ◆柜壳防护等级
  ◆外型尺寸
  高:2200mm,2600mm
  宽:400,600,800,1000,1600mm
  深:600,800,1000,1200mm

  正常使用环境条件
  ◆周围空气温度不高于 40°c,不低于-5°c,并且24h内其平均温度不高于350°c
  ◆户内安装使用,海拔高度不超过2000米。
  ◆大气条件:相对湿度在最高温度 40。c时不超过50%,在较低温度允许有较高的相对湿度,例如 20°c时为90%,但考虑到温度变化,有可能会偶然产生凝露的影响。
  ◆本装置适应于以下温度的运输和储存过程:-25°c至55°c的范围之间,在短时间内(不超过24h)可达 700°c,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常的条件下就能正常工作。
  ◆设备安装在无爆炸危险、化学腐蚀和剧烈振动的场所。
  ◆超出以上使用条件,用户有特殊要求时,可与制造厂协商特制。

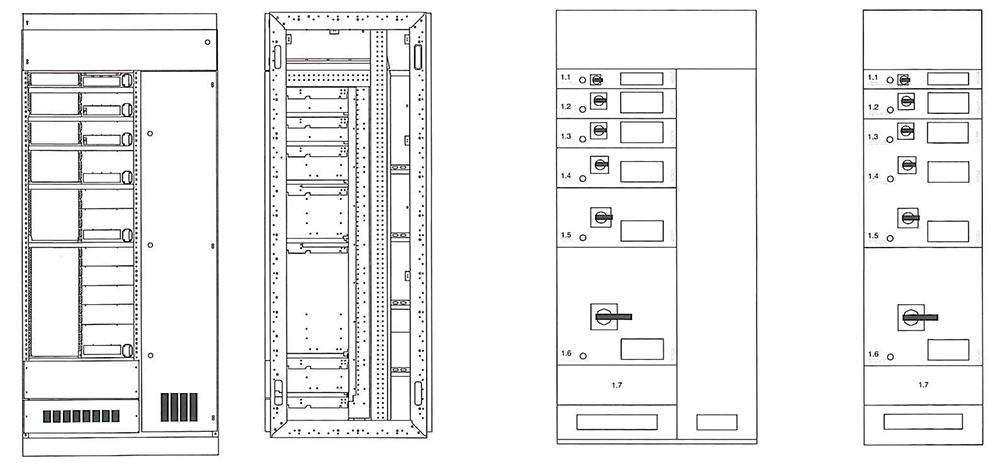

  内部结构
  柜体基本结构是由固定的钢板型材相互连接而构成,根据需要可分隔成若干个隔室,即主母线室、电器室、电缆室、横向接线隔室(用于连接柜与柜间的控制导线)。骨架型材带有模数m=25mm安装孔,外壳采用2mm钢板制成,用户可根据需要选择表面处理方式(粉末喷涂、喷漆或镀锌)。


开关柜具有架空进出线、电缆进出线、母线联络等功能。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。主要包括高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。

断路器开断容量正确选择
一次系统图上,所选用断路器,表明断路器型号、额定工作电压、额定工作电流外还必须选定断路器开断容量。有用户图纸,断路器开断容量不选定,使制造厂进行工程设计时带来困难,开断容量选择要依据系统短路参数来选定,若制造厂不了解系统短路参数是很难作出正确选择。还有些用户图纸,不考虑系统短路参数情况,盲目选择高开断参数,造成不必要浪费资金。正确选择开断容量是很重要,既要保证安全运行,又要考虑到降低产品成本。
